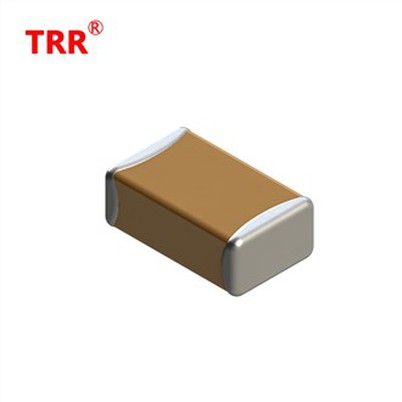

خازن سرامیکی 1206 خازن
خازن سرامیکی 1206 خازن یک خازن با ارزش ثابت است که در آن مواد سرامیکی به عنوان دی الکتریک عمل می کنند. از دو یا چند لایه متناوب سرامیک و یک لایه فلزی ساخته شده است که به عنوان الکترودها عمل می کنند.
شرح
تیم فنی حرفه ای
مدیریت عالی شرکت ما دارای دو استاد از دانشگاه برقی دانشگاه ژجیانگ است ، و ما چندین تحقیق در زمینه منبع تغذیه سطح پروژه هوافضا و نظامی را در سال 2011 به کار گرفته ایم و ما در سال 2011 متخصصان را توسعه داده ایم و ما در سال 2011 متخصصان را توسعه داده ایم ، و ما انستیتوی تحقیقات منبع تغذیه TRR را پیدا کردیم ، ما به صورت حرفه ای طراحی می کنیم و طرح محصول منبع تغذیه را برای مشتریان اصلاح می کنیم ، صرفه جویی می کنیم و بهره وری انرژی را بهبود می بخشیم یا IC را جایگزین می کنیم.
تجربه غنی
سهام TRR دارای زمینه های تکثیر فن آوری های اصلی در ویفر ، بسته بندی ، تست دستگاه و طراحی کاربرد و غیره ، ما به طراحی طرح ، تولید ، فروش و برنامه کاربردی در اجزای نوع جدید اختصاص می دهیم ، که قبلاً بیش از 80 اختراع اختراع ملی اختراع ملی را بدست آورده است ، شامل صنعت منبع تغذیه عمومی MB10F ، صنعت LED با استفاده از Umb10F / B7 Bridge ، Globe Smallest Products IBS Series IBS و سری High Products IBS Series IBS و Series IBS Series IBS و Series Series IBS Series IBS و Series Series IBS Series IBS.
دامنه محصولات گسترده
شرکت ما روی این صنعت تمرکز می کند که صنعت و خدمات متداول و سفارشی را با توجه به الزامات کاربران فراهم می کند ، محصولاتی که به طور گسترده در بسیاری از زمینه ها از جمله منبع تغذیه و آداپتورها اعمال می شود (مشتری: منبع تغذیه آفتابگردان) ، روشنایی سبز (مشتری: MLS ، نورپردازی TOSPO) ، روتر (مشتری: Huawei) ، تلفن های هوشمند (مشتری: Huawei ، Xiaomi ، Oppo) ارتباطات) موتورها) ، ترانسفورماتور فرکانس ، لوازم خانگی بزرگ و کوچک خانگی (مشتری: GREE) ، منطقه نگهبان ایمنی (Hikvision ، Dahua) و سایر مناطق.
خازن سرامیکی 1206 خازن یک خازن با ارزش ثابت است که در آن مواد سرامیکی به عنوان دی الکتریک عمل می کنند. از دو یا چند لایه متناوب سرامیک و یک لایه فلزی ساخته شده است که به عنوان الکترودها عمل می کنند. ترکیب مواد سرامیکی رفتار الکتریکی و بنابراین کاربردها را تعریف می کند.
خازن MLCC NPO 10NF می تواند مدارهای ما را نرم تر و پایدار تر کند ، در نتیجه هزینه های نگهداری بعدی و خطرات سود و زیان ما را کاهش می دهد. این یک مؤلفه الکترونیکی عملی و عالی است.
خازن MLCC مدل X7R 100NF تأیید UL را به دست آورده است ، با شماره سند تأیید UL E157705. این بدان معنی است که این محصول از استانداردهای ایمنی UL برخوردار است و می تواند به طور گسترده در دستگاه های الکترونیکی مورد استفاده قرار گیرد و امنیت و قابلیت اطمینان بالاتری را در اختیار کاربران قرار می دهد.
خازن MLCC X5R Y5V 1UF یک مؤلفه الکترونیکی بسیار مهم است. این مزیت از ظرفیت بالا ، پایداری قوی و اندازه کوچک دارد و در محصولات مختلف الکترونیکی به طور گسترده مورد استفاده قرار می گیرد.
خازن MLCC 0402 104 به بخشی ضروری از قسمت مؤلفه الکترونیکی روزانه تبدیل شده است. با بهترین قابلیت های اصلاح و ادغام خود ، در زمینه های مختلف کاربردی با کارایی بالا مانند تجهیزات پزشکی ، صنعت خودرو ، تولید ، ارتباطات ، ارتباطات از راه دور و اتوماسیون صنعتی مورد استفاده قرار می گیرد. از ظرفیت و دقت بسیار خوبی برخوردار است و باعث می شود دستگاه ضمن صرفه جویی در فضا ، کارآمد باشد و انعطاف پذیری زیادی در تنظیم طرح مدار بهبود یابد.
خازن MLCC 0805 دارای اندازه کوچک و انرژی خروجی بزرگی است و آن را به "انرژی بزرگ خازن های کوچک" تبدیل می کند. چگالی انرژی بالا ، قابلیت اطمینان بالا و سازگاری قوی ، آن را به طور گسترده ای در زمینه های مختلف مانند محصولات الکترونیکی ، تجهیزات هوافضا ، کشتی ها ، تجهیزات خودرو ، تجهیزات مکانیکی و غیره مورد استفاده قرار می دهد.
1210 MLCC ، به عنوان یک محصول خازن با کارایی بالا ، با کیفیت بالا ، پایدار و قابل اعتماد ، به طور گسترده ای در زمینه هایی مانند تلویزیون ، رایانه ، تلفن ، خودرو ، صنعت و نظامی مورد استفاده قرار می گیرد.
خازن چند لایه Chip (CMLC) نوع جدیدی از خازن است که یک جزء الکترونیکی است که برای ذخیره بار استفاده می شود. در طراحی مدرن ، CMLC به طور گسترده در زمینه الکترونیک و مهندسی برق مورد استفاده قرار می گیرد. اهمیت و ارزش آن به طور گسترده ای شناخته شده است.
ظرفیت سرامیکی 1206 دارای طیف گسترده ای از برنامه ها است. با کیفیت بالا ، قابلیت اطمینان و قابلیت تنظیم آن ، آن را به عنوان انتخاب ترجیحی برای بسیاری از طرح های مدار تبدیل می کند. این که آیا سیستم های صوتی ، اندازه گیری های الکترونیکی یا در صنایعی مانند حمل و نقل هوایی و خودرو است ، حضور آن را می توان مشاهده کرد و قدرت پایدار و قابل اطمینان تری را برای طراحی مدار به وجود آورد.
مزایای خازن سرامیکی 1206 خازن
خازن سرامیکی 1206 خازن دارای شش مزیت اصلی است:
آنها حتی در هنگام کار در فرکانس های بالاتر ، قابل اعتماد هستند و از ویژگی های پاسخ فرکانس خوبی برخوردار هستند.
آنها می توانند در برابر ولتاژهای بالاتر تا 100 ولت مقاومت کنند.
آنها از نظر وزن نسبت به سایر خازن ها سبک تر هستند.
· هزینه این موارد بسیار کم است.
· طیف گسترده ای از شکل ها و اندازه ها در دسترس است.
آنها در مقایسه با سایر خازن ها ، ESR کم (مقاومت در برابر سری مؤثر) و ESL کم (القاء سری مؤثر) دارند.
ظرفیت خازن سرامیکی 1206 چه اندازه ای دارد؟
|
کد متریک L x W |
2512 2.54 x 1.27mm |
3216 3.20 x 1.27mm |
|
اینچ L X W |
0.100"x 0.050" |
1206 0.126" x 0.063" |
|
ارتفاع Z |
1.27 میلی متر 0.050 " |
1.6mm 0.062 " |
|
خازن استاندارد Tantalum سری SD |
- |
A-Case |
ظرفیت خازن سرامیکی 1206 خازن چیست؟
یک خازن سرامیکی از یک ماده سرامیکی به عنوان دی الکتریک استفاده می کند. دو نوع خازن سرامیکی به طور گسترده در الکترونیک مدرن مورد استفاده قرار می گیرد: سرامیک چند لایه (MLCC) و دیسک سرامیکی. خازن های سرامیکی به طور معمول دارای خازن های کوچک بین 1 نانومتر و 1 میکرومتر و حداکثر ولتاژ دارای امتیاز پایین در مقایسه با خازن های الکترولیتی هستند و غیر قطبی هستند. MLCC ها بسیار کوچکتر از خازن های دیسک هستند و بنابراین در دستگاه های نصب سطح استفاده می شوند.
دو کلاس خازن سرامیکی وجود دارد: کلاس 1 و کلاس 2 ، بسته به نوع دی الکتریک مورد استفاده. خازن های سرامیکی کلاس 1 از مواد دی الکتریک پائیلکتریک مانند فاز روتیل TiO2 و تایتانیت های پروسکیت به همراه مواد افزودنی روی ، منیزیم یا TA استفاده می کنند. این خازن ها با دما و ولتاژ پایدار حداقل تغییر یا رانش در خازن را فراهم می کنند. به دلیل نفوذ نسبتاً کم مواد دی الکتریک paraelectric (6-200) ، مقادیر خازن آنها در محدوده کم Picofarad تا Microfarad است. آنها به دلیل ضررهای کم ، در نوسان سازها ، فیلترها و غیره مناسب هستند.
خازن های دیسک سرامیکی دارای برچسب و مارک هستند که ویژگی های آنها را مشخص می کند.
دمای عملیاتی:بالای سیاه نشان دهنده دامنه عملیاتی معتدل صنعتی (-25 درجه /-13 درجه F تا 85 درجه /185 درجه F) است. دامنه دمای صنعتی -25 درجه /-13 درجه F تا+85} درجه /185 درجه F است و محدوده طبیعی 10 درجه /50 درجه F تا 65 درجه /149 درجه F است.
ظرفیت:برای خواندن ظرفیت ، باید کد ارزش مرکزی را رمزگشایی کنید ، که مجموعه ای از چهار کاراکتر الفبایی است: سه رقم و یک حرف. شخصیت های اول و دوم ، هر دو رقم ، نماد مقدار واقعی هستند. شخصیت سوم رقمی است که نمادی از ضرب است که در آن 10 به قدرت آن رقم افزایش می یابد. شخصیت چهارم نامه ای است که نمادی از کد تحمل است. ظرفیت در Picofarads (PF) اندازه گیری می شود.
خازن سرامیکی 1206 خازن به ندرت شکست های فاجعه بار را تجربه می کند ، زیرا آنها اغلب با حاشیه ایمنی زیادی در رتبه ولتاژ ساخته می شوند. با این حال ، مقدار خازن خازن های سرامیکی می تواند در ولتاژ دارای امتیاز تا 90 ٪ کاهش یابد. این پدیده ، به ویژه هنگامی که در ولتاژهای DC زیر کاربردی در خازن های سرامیکی چند لایه مشاهده می شود ، ضریب ولتاژ خازن (VCC) نامیده می شود.
برای جلوگیری از VCC و محافظت از حفاظت ، از خازن های سرامیکی درس در مدارهای الکترونیکی استفاده می شود. قانون شست برای دفع ، انتخاب یک خازن سرامیکی با رتبه ولتاژ بزرگتر از یا مساوی با دو برابر ولتاژ است که در آن در برنامه کاربردی اعمال می شود. این بدان معناست که ، به عنوان مثال ، اگر ولتاژ خازن واقعی 50 ولت است ، یک خازن را برای حداقل 100 ولت انتخاب کنید.
این یک روش معمول در انتخاب مؤلفه های الکترونیکی برای کاهش امتیاز ولتاژ خازن سرامیکی 50 ٪ برای جلوگیری از انفجار و همچنین VCC است. در هر مدار الکترونیکی طراحی شده با خازن های سرامیکی ، این روند باید دنبال شود.
ماندگاری یک خازن سرامیکی خازن 1206 چیست؟
سطح حساسیت رطوبت (MSL) نشان می دهد که یک مؤلفه الکتریکی چقدر می تواند در معرض رطوبت محیط قرار گیرد قبل از اینکه در طی فرآیند لحیم کاری بازتاب به خطر بیفتد. برخی از مؤلفه ها نسبت به رطوبت بسیار حساس هستند و برای ذخیره سازی کوتاه مدت و طولانی مدت به بسته بندی حساس به رطوبت نیاز دارند.
در طی فرآیند بازتاب ، رطوبت گرفتار به گاز تبدیل می شود و به طور خشونت آمیز به مؤلفه می پردازد و به این ماده آسیب می رساند. از آنجا که همه اجزای الکترونیکی رطوبت را با همان سرعت جذب نمی کنند ، MSL خطر این مؤلفه را تعریف می کند و زمانی که مؤلفه می تواند در شرایط اتاق قبل از بازتاب باشد. اگر زمان در شرایط محیط فراتر رود ، اجزای باید از چرخه پخت (خشک کردن) عبور کنند. بیشتر تولید کنندگان اجزای سازنده را به یک استاندارد صنعت IPC/JEDEC (J-STD-033) در جدول زیر طبقه بندی می کنند. خازن سرامیکی 1206 خازن به رطوبت محیط حساس نیست و دارای امتیاز MSL از 1 است. پخت غیر ضروری است.
توجه:امتیاز MSL مربوط به زندگی ذخیره سازی نیست. عمر ذخیره سازی خازن سرامیکی 1206 خازن فقط به دلیل اکسیداسیون خاتمه ها است که بر لحیم پذیری تأثیر می گذارد و به طور معمول طی 1.5 سال از زمان دریافت است. لطفاً برای مشخصات واقعی زندگی ذخیره سازی ، به صفحه اطلاعات KEMET مراجعه کنید.
به طور مستقیم پس از استفاده از ولتاژ DC برای یک خازن ، جریان عجله ، که به آن جریان جریان شارژ نیز گفته می شود. از آنجا که خازن به تدریج شارژ می شود ، جریان به صورت نمایی کاهش می یابد. جریان I (T) جریان بعد از گذشت زمان T به سه نوع طبقه بندی می شود ، یعنی شارژ IC (T) جریان (T) ، جذب IA (T) و جریان نشت IR.
i (t)=ic (t) + ia (t) + ir ...... معادله (1)
جریان شارژ نشانگر جریان جریان از طریق یک خازن ایده آل است.
جریان جذب با تأخیر در مقایسه با جریان بار ، همراه با از دست دادن دی الکتریک در فرکانس پایین و قطبش معکوس برای خازن های ثابت نوع دی الکتریک (فروالکتریک) و سد شوتکی که در رابط بین سرامیک و الکترودهای فلزی رخ می دهد. جریان نشت یک جریان ثابت است که پس از یک دوره خاص در جریان است که تأثیر جریان جذب کاهش می یابد.
بنابراین ، مقدار جریان جاری بسته به میزان ولتاژ زمانی متفاوت است به خازن. این بدان معنی است که مقدار مقاومت عایق خازن قابل تعیین نیست مگر اینکه زمان اندازه گیری پس از کاربرد ولتاژ مشخص شود. مقاومت عایق یک خازن سرامیکی چند لایه نشان دهنده نسبت بین ولتاژ اعمال شده و جریان نشت پس از زمان مشخص (Ex. 60 ثانیه) در حالی که استفاده از ولتاژ DC بدون موج دار بین پایانه های خازن است. تشخیص واضح بین جریان بار ، جریان جذب و جریان نشت به وضوح دشوار است.
خازن سرامیکی 1206 خازن ممکن است به دلایل مختلف آتش سوزی کند. تنش های مکانیکی مانند خم شدن و نیروهای پیچشی می تواند باعث ترک در مواد سرامیکی شود که ممکن است منجر به مدارهای کوتاه و گرمای بیش از حد شود. ولتاژ برقی ، اتلاف گرمای ناکافی و اتصالات لحیم کاری ضعیف از دیگر دلایل شایع سوزاندن خازن های سرامیکی است.
به ویژه خازن های سرامیکی که روی مجامع لحیم می شوند مستعد ترک ها هستند. آنها می توانند در حین نصب ، دفع کردن یا هنگام رفع مونتاژ در برنامه ، به ویژه هنگامی که موقعیت خازن در مونتاژ ایده آل نیست ، اتفاق بیفتد. ترک خوردگی خازن های سرامیکی به طور معمول در لبه مفصل لحیم کاری در پایین خازن شروع می شود و به داخل درپوش ترمینال می چرخد.
در داخل کاربرد ، مواد الکترود در معرض خطر پخش این ترک ها قرار دارند. به محض اتصال دو الکترود مجاور ، خازن سرامیکی به یک مقاومت تبدیل می شود. اگر این مقاومت کم آهکی باشد و منبع انرژی از قدرت کافی برخوردار باشد ، این می تواند منجر به تخریب و حتی آتش سوزی شود.
تولید کنندگان مؤلفه از این موضوع آگاه هستند. تست های استاندارد برای توصیف حساسیت اجزای سازنده انجام می شود. در اینجا ، خازن ها روی تخته های مدار لحیم می شوند و سپس خم می شوند. ترک ها با بار خمشی بین 3 تا 5 میلی متر اتفاق می افتد که نقاط ثابت در فاصله 9 سانتی متر قرار دارند. بارهای پیچشی حتی برای اجزای خطرناک تر هستند. در اینجا ، ترک ها از قبل از بار پیچشی 0.5 میلی متر در هر 9 سانتی متر تشخیص داده شده است. متأسفانه ، این هنوز به روشی استاندارد آزمایش نشده است.
اهمیت خازن سرامیکی 1206 ولتاژ خازنی
نکته مهمی که باید مورد توجه قرار گیرد این است که با نزدیک شدن ولتاژ در سراسر مؤلفه به حداکثر رتبه ولتاژ خازن سرامیکی ، مقدار خازن خازن سرامیکی کاهش می یابد. در برخی از مؤلفه ها ، این کاهش می تواند به طور قابل توجهی بر عملکرد مدار تأثیر بگذارد. این اثر به شدت تحت تأثیر اندازه فیزیکی مؤلفه است. یک خازن سرامیکی 1206 SMD ، خازن دارای امتیاز بسیار آهسته تر از یک خازن سرامیکی 0603 SMD با همان مقادیر دارای رتبه مشابه را از دست می دهد. این اثر همچنین در مؤلفه هایی با ثابت دی الکتریک بالا ، مانند دستگاه هایی با ویژگی های دی الکتریک کلاس II (به عنوان مثال ، B/X5R و R/X7R) برجسته تر است. این اثر می تواند هنگامی که یک ولتاژ تعصب DC در خازن های سرامیکی در مدارهای پردازش سیگنال وجود داشته باشد ، مشکل ساز باشد.
ولتاژ تعصب می تواند ظرفیت کلی مؤثر بر خصوصیات عملیاتی مدار پایه را به میزان قابل توجهی کاهش دهد. ولتاژ سیگنال که در بالای ولتاژ تعصب قرار گرفته است ، بسته به قطبیت آن ، می تواند این تغییر را تشدید یا کاهش دهد و باعث تغییر در خازن متناسب با ولتاژ سیگنال شود. اثر تلفیقی به دلیل تغییر در ظرفیت ، عملکرد غیر خطی است.
این مسئله را می توان با اطمینان از اینکه حداکثر ولتاژ خازن محاسبه شده از ولتاژ اوج سیگنال و ولتاژ تعصب DC در منطقه ویژگی های خازن مؤلفه باقی می ماند ، که در آن تغییر در خازن حداقل است ، برطرف شود. این ممکن است نیاز به انتخاب دقیق یک مؤلفه با ویژگی های دی الکتریک باشد که نیازهای طراح را برآورده می کند.
تأثیر دیگر در خازن سرامیکی 1206 خازن در معرض قرار گرفتن در معرض گذرا سریع در حد ولتاژ دارای امتیاز است. در حالی که ولتاژها در محدوده باقی مانده است ، میزان تغییر ولتاژ می تواند با گذشت زمان مواد سرامیکی را تخریب کند و عمر مؤلفه را کاهش داده و احتمال شکست را افزایش می دهد.
